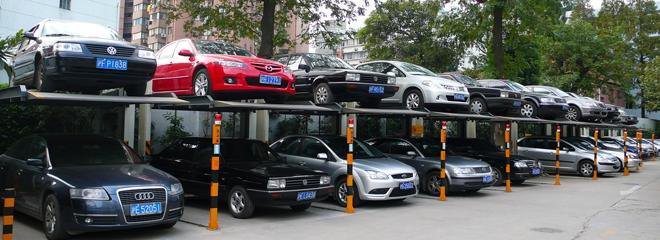

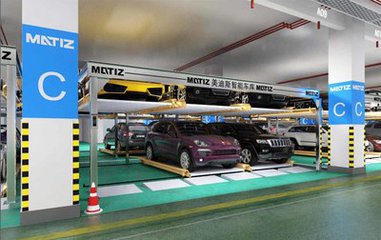

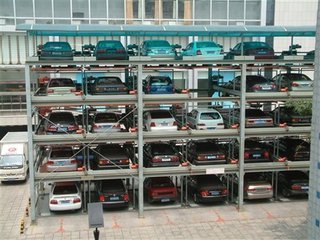

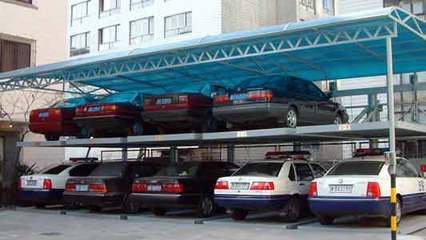

运行原理：顶层车板上下升降，底层车板左右水平横移，中间层车板既可左右横移又可上下升降。通过不断交换空位，完成车辆存取。

特 点：

●该类设备可根据客户场地情况量身定做，实现2-5层，多车位设计。

●造价低，使用维护方便。

●对土建要求低，可根据不同地形和空间进行任意组合排列，规模可大可小，广泛应用于地上或地下停车场建设

主要组成部分：

●钢结构

●载车板

●传动系统

●控制系统

●安全防护系统

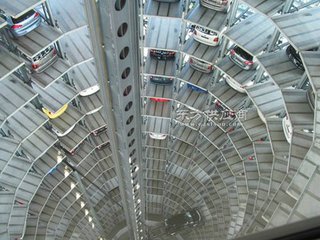

垂直升降(塔式)式停车设备

运行原理：垂直升降停车设备也称为塔式停车库，是一种自动化程度较高的立体停车设备，其运行原理是通过提升机构将车辆或载车板升降到指定层，然后用安装在提升机上的装置将车辆或载车板送入或送出车位，从而达到立体存取车的目的。

特 点：

●占地面积小、空间利用率高，不到50平方米可停放40辆以上的车，

●自动化程度高、耗电低、噪音小，出入车速度快。

●采用变频调速技术，运行平稳，安全性高，存取车方便快捷(90S以内)，操作简单，维护方便。

●可采用钢结构或混凝土外墙设计，外观新颖、大方。

●全封闭管理，安全、防盗，为车辆提供防护。

●设备有多种安全自动检测系统和自动导航系统，体现现代技术使用效果。

●适用于繁华闹市区和土地价值较高地区。

主要组成部分：

●钢结构或混凝土结构

●提升机构

●横移机构

●回转机构

●控制系统

　平面移动式停车设备

运行原理：通过升降机的垂直升降和搬运器的平面往复运动，将车辆自动移送到多层平面布置的停车区域的装置，多称平面移动式。

适合在大中型建筑物或公共设施中安装，每套系统容车数量80-120辆，两台车辆可以同时出入库按排列方式可分为纵列或横列布置方式

特 点：

●每层的搬运器和升降机分别动作，互不干扰，提高了车辆的出入库速度。停车规模可达到80-120辆。

●采用人性化设计，提高了舒适性。采取多重保险措施，安全性能卓越。

●采用变频调速技术，运行平稳，定位准确。

●设置多种安全保护装置，停车安全。

●配置高效，外形美观。

　巷道堆垛式停车设备

运行原理：

采用巷道堆垛机或桥式起重机将进到搬运器的车辆水平且垂直移动到存车位，并由存取装置实现车辆的有序存取。

特 点：

●升降和横移可同时进行，提高了车辆的出入库速度

●停车间由混凝土或钢结构构成，保证了地下空间的结构安全性维护和管理简方便。

●可自由利用地下空间，可提供大规模的停车位置

●由计算机进行综合管理，可全面监视设备的运行状况，并且操作简便

主要组成部分：

●钢结构(混凝土结构)

●升降机构

●搬运机构

●回转机构

●载车机构

●控制系统

●安全防护系统

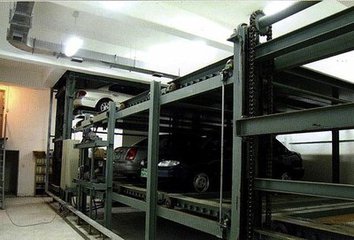

　PDX多层循环式停车设备

运行原理：通过载车板左右移动与升降的相互配合，使载车板循环运动，从而实现车辆多层存放。根据需要，出入口可加设回转盘，避免倒车麻烦，适用于无法设置坡道的场所。

特 点：

●比自助停车方式空间利用效率高达6倍，因此可以充分地利用拥挤的地下空间

●采用新技术，安装层数高可达6层

●采用高速升降方式，缩短了出入库的时间

●比自助停车方式空间利用效率高达6倍，因此可以充分地利用拥挤的地下空间

●采用新技术，安装层数高可达6层

●采用高速升降方式，缩短了出入库的时间

●为内置转盘结构(上部升入式)，方便了前进出入库，采用数字键操作方式，使用简单。

●适宜建于地形细长且面积只允许设置一个出入口的场所。

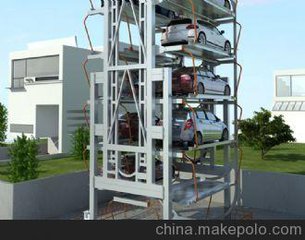

　PCX垂直循环类停车设备

运行原理：该设备通过PLC控制系统，在垂直方向上循环运转。汽车停在托架上，托架随传动系统作升降运动，可将所存取车位升降至地面实现立体存放。

特 点：

●占地面积小，存车方便快捷。

●设置灵活，可在生活区建筑旁的间隙安装。

●运行平稳，无震动噪音。

主要组成部分：

●钢结构

●传动系统，

●控制系统，

●消防系统安全防护系统

　汽车升降机停车设备

运行原理：汽车专用升降机是专用于汽车升降的专用设备，可采用机械或液压两种方式提升车辆，该设备运行平稳，能耗小，安全可靠，用于停车场配套建设。根据驱动方式不同可分为卷扬式、曳引式及液压式三种。

简易升降停车设备

运行原理：运行原理：

停车设备的上下两车位固定成一个升降体，平时沉于地坑，上层可以直接取车，升起后可存取下层车。该设备适用于有两辆汽车以上家庭、企业单位使用。

特 点：

●构造简单、紧凑，是一种经济的停车设备。

●PLC电脑控制，按钮操作。

●设有多重安全保护装置，强调了安全的重要性。

●设有急停按纽。

●上车位的使用与一般平面车位相同。

天辰自动化立体停车库十大安全措施

人车勿入装置 运行警示装置 车辆超长检测

紧急停止开关 防坠装置

1、多重光电检测，再加上阻车装置，有效控制停车车辆的尺寸和位置。

2、人员误入报警装置。

3、防坠落装置

4、刚丝绳、链条的防松、防断检测。

5、各种越限保护心止设备越限运行。

6、程序超时保护在限位开关、越限开关失灵时起作用。

7、为电机增设短路保护、缺相保护、过载保护。

8、设置自动门、并具备防夹功能。

9、故障发生时，设备立即停止运行并显示故障代码。

10、紧急停止按钮，供异常情况下快速切断主电源。
